Cara Membuat Jaringan Lokal Komputer (LAN) Sederhana

Jaringan komputer adalah kumpulan beberpa perangkat baik itu komputer, laptop, notebook, netbook atupun sejenisnya yang saling terhubung satu sama lainnya. Begini Cara Membuat Jaringan Lokal Komputer (LAN) Sederhana menggunkan kabel UTP baik itu LAN (Local Area Network) yang terpusat masing-masing komputer melalui HUB/Switch maupun terhubung langsung antar komputer yang bisa disebut dengan jaringan Peer To Peer (komputer ke komputer).

Sebelum kita membuat jaringan komputer terlebih dahulu buat kabel UTP jenis kabel Straight dan Cross, kemudian buat model jaringan apakah menggunakan model jaringan LAN atau Peer To Peer.

Mulai Membuat Jaringan Lokal Komputer (LAN) Sederhana

1. Membuat model jaringan Peer To Peer
Jika kita membuat jaringan Peer To Peer kita cukup membuat kabel UTP jenis Cross kemudian hubungkan melalui LAN Card/NIC/Ethernet/Kartu Jaringan.

2. Membuat model jaringan LAN
Jika kita membuat jaringan LAN selain kabel UTP dengan jenis Straight, LAN Card juga tambahkan HUB/Switch dimana semua komputer tersambung melalu HUB/Switch melalui kabel UTP.

Jika masing-masing host atau komputer sudah dihubungkan kita tinggal setting IP Address pada masing-masing host tersebut.

Apa itu IP Address ??
IP Adress (Internet Protocol Address) adalah sebuah alamat komputer yang unik dalam sebuah network atau jaringan. IP Address terdiri dari 4 segmen bilangan yang dipisahkan dengan tanda titik (.). IP Address terdiri dari Network ID (alamat jaringan) dan Host ID (Alamat host/komputer), IP Address terbagi menjadi dua versi yaitu IPV4 dan IPV6 yang kita gunakan adalah IPV4.
OK mungkin tentang IP Address lengkap kita akan bahas pada postingan berikut’y.

Setting IP Address

Setting IP Address  pada masing-masing komputer agar saling terhubung menggunakan Windows
Sebelum setting IP Address pada masing client atau komputer pastikan driver LAN Card sudah ter-install di komputer kita, disini kita menggunakan 2 komputer baik itu menggunakan topologi Star ataupun Peer to Peer. Berikut adalah langkah-langkah untuk menghubungkan masing-masing komputer menggunakan windows dalam sebuah jaringan.

1. Pertama klik Start – Control Panel – kemudian pada Network and Internet pilih View network status and tasks dan pilih Change adapter setting, klik kanan pada Local Area Connection – Properties maka akan tampil sebagai berikut.

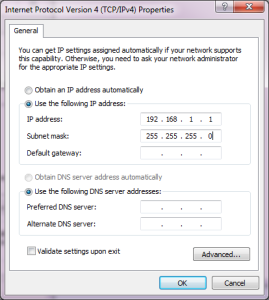

2. Jika sudah tampil jendela Local Area Connection double klik pada Internet Protocol Vertion 4 (TCP/IPV4) kita menggunakan IP versi 4 kemudian pilih Use the following IP addres , masukan IP address, Subnet mask berikut ini.

Misal:
Komputer 1 – IP Address = 192.168.1.1
Komputer 2 – IP Address = 192.168.1.2
Subnet mask komputer 1 dan 2 = 255.255.255.0
Ket:
IP diatas adalah kelas C
192.168.1 : Alamat network atau jaringan
1-n : 4 Segmen terakhir adalah IP komputer

3. Cek koneksi antar komputer dalam sebuath jaringan
Untuk mengecek masing – masing komputer untuk melihat apakah sudah terhubung atau belum kita tinggal buka CMD (Command Prompt) dengan menekan tombol (Windows+R) kemudian ketikan CMD – OK.

Untuk mengetahui IP komputer ketik = ipconfig
Untuk melihat konek apa belum ke komputer lain ketikan = ping ip_tujuan misal ping 192.168.1.1
Begitupun untuk semua komputer, jika ada pesan Replay From IP_Address berarti sudah terhubung.

Jika tampilan Reques Time Out mungkin kesalah pada IP salah, atau kabel juga mungkin Firewall jadi harus di non aktifkan Firewall-nya.

Begitu lah pembahasan tentang Cara Belajar Membuat Jaringan Komputer Sederhana, semoga bermanfaat
